如何避免水性固化剂发白、浑浊与提前胶化？——X-302 脱水剂应用实验报告

如何避免水性固化剂发白

浑浊与提前胶化？

X-302 脱水剂应用实验报告

在水性固化剂的生产与使用过程中，“发白、浑浊、提前胶化”是研发工程师最常遇到、也最棘手的问题。这些异常不仅降低体系透明度，还会带来：

▪黏度突然升高

▪体系被提前激活

▪储存 / 运输稳定性下降

▪产品一致性变差

尤其是在高湿季节或低固含稀释条件下，水性固化剂对痕量水分更加敏感。因此，本研究重点评估 X-302 脱水剂 对体系稳定性改善的效果，并公开完整实验对比数据。

⭐ 核心结论

在 60% 固含体系 中，添加 2% X-302 可显著提高水性固化剂的储存稳定性：

▪50℃热储 12 小时后仍保持清澈透明

▪常温再放置 4 小时依然无胶化

▪明显抑制早期反应与浑浊

▪提升整体外观与透明度

而同条件下未添加 X-302 的样品已出现明显胶冻。

一

实验设计

01

材料

PMA（车间取样）

270 固化剂（车间取样）

X-302 溶剂型脱水剂（恩科）

02

考察变量

① 固含量对体系稳定性的影响：40% vs 60%

低固含体系更容易出现发白、浑浊及早期反应。

②X-302的添加与否：0% vs 2% （固体计）

观察脱水剂对稳定性与外观的改善幅度。

03

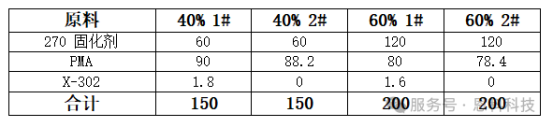

实验配方

一

关键结果对比

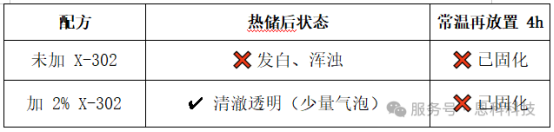

▶ 40% 固含体系

总结：40% 固含体系本身稳定性较差，X-302 的改善幅度有限。

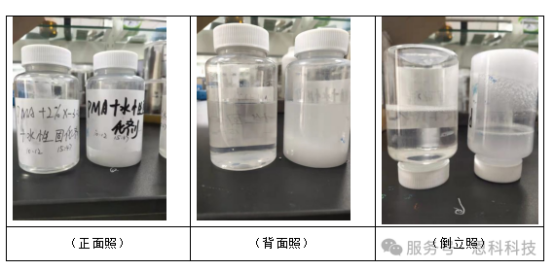

 40% 固含照片对比（50℃ × 12h）

左：加 2% X-302｜右：未加 X-302

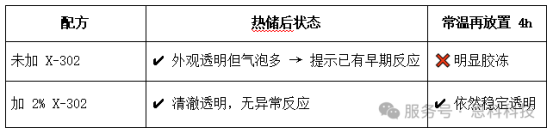

▶ 60% 固含体系（重点）

总结：60% 固含 + 2% X-302 = 稳定性最优，是本实验最佳组合。

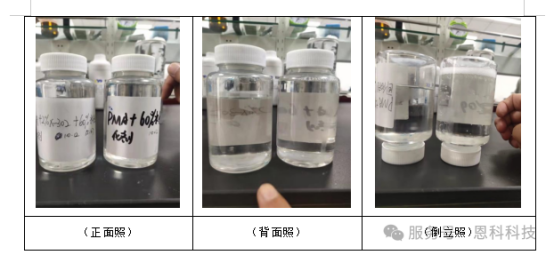

60% 固含照片对比（50℃ × 12h）

左：加 2% X-302｜右：未加 X-302

三

为什么 X-302 有效？

X-302 可与体系中的痕量水分发生可控反应，将水分转化为稳定结构，避免其在主体系中诱发提前反应。

其作用优势包括：

减少体系游离水，降低被“提前激活”的风险

抑制水导致的浑浊、胶化与黏度异常

与体系兼容，不影响固化反应和成膜性能

在高固含体系中效果更明显，外观改善最显著

四

推荐的使用方式

为了使 X-302 获得最佳效果，建议如下流程：

① 先用 X-302 处理 PMA，静置过夜

确保痕量水分充分被固定。

② 水性固化剂开稀比例建议 ≥ 60%

40% 固含体系自身稳定性不足，不推荐大量稀释。

③ 固化剂制备完成后立即密封包装

防止二次吸湿引发体系反应提前发生。

五

适用场景

X-302 尤其适用于：

高透明度要求的水性固化剂体系

高固含双组份体系

夏季高湿环境生产

易发白、易浑浊或运输不稳定的水性体系

对一致性与外观稳定性要求高的工业涂料

六

常见问题

Q：X-302 会影响固化性能吗？

A：不会，X-302 不参与主反应，仅与痕量水分作用。

Q：用量必须是 2% 吗？
A：2% 是本次实验最佳点，可根据体系适度调整。

Q：会影响色相或透明度吗？
A：实验中未观察到明显变化，仍保持良好的清澈性。

一个真正能解决稳定性痛点的工具

对于研发工程师而言，X-302 不是“神奇添加剂”，而是一个能真实改善水性固化剂储存稳定性的工程化解决方案。

60% 固含 + 2% X-302 组合表现出：

✔ 热储稳定

✔ 外观透明

✔ 无提前胶化

✔ 储存友好

✔ 产品一致性更高

如果你正在优化水性固化剂体系，这会是一个值得尝试的方向。
